產品簡介：

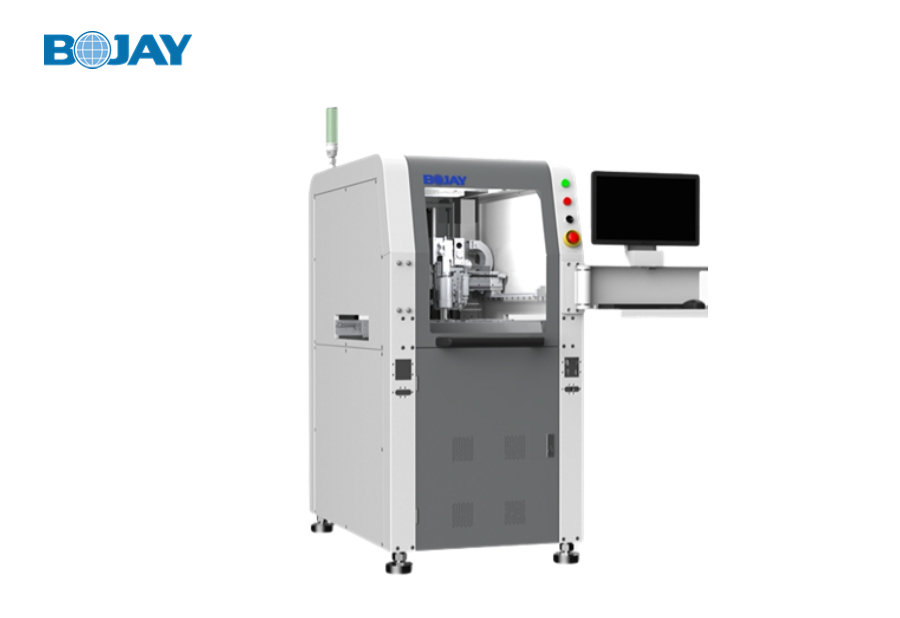

博杰股份研發的單軌點膠機D3380采用行業領先的位置觸發模式點膠方式，并搭配智能閉環控制和數字式控制系統，為SMT行業、3C電子行業、半導體行業、LED行業的點膠工序提供降本增效的解決方案。
行業及工藝應用：
● SMT行業應用：PCB板元器件包封、Underfill、點紅膠、引腳包封、圍壩；
● 3C電子行業：CCM攝像頭模組、手機邊框、耳機、連接器、穿戴電子，芯片散熱；
● 半導體行業：芯片封裝點銀漿、MEMS；
● LED行業：芯片圍壩、填充；
產品參數:
| 產品系列 | D3380 | 單位 | ||
| 產品類型 | 高精度在線式單軌點膠機 | |||
| 規格參數 | 產品尺寸（W*D*H） | 738*1150*1880 | mm | |
| 產品重量 | 880 | kg | ||
| 軸系參數 | XY軸 | 直線電機 | \ | |
| Z軸 | 伺服電機+高精度研磨絲杠 | \ | ||
| 點膠范圍（XYZ） | 350*400 | mm | ||
| 定位精度（XY） | ±25 | μm@3σ | ||
| 重復精度（XY） | ±15 | μm@3σ | ||
| 重復精度（Z） | ±20 | μm@3σ | ||
| 最大速度（XY） | 1 | m/s | ||
| 最大加速度（XY） | 1 | G | ||
| 控制模塊 | 控制方式 | 工業電腦+運動控制卡 | \ | |
| 相機 | 類型 | 工業CCD（支持飛行拍照功能） | \ | |
| 像素 | 130 W | \ | ||
| 視野 | 10*10 | mm | ||
| 光源 | RGB三通道頻閃光源控制系統 | \ | ||
| 激光測高系統 | 測量范圍 | ±15 | mm | |
| 光斑大小 | D=0.1 | mm | ||
| 重復精度 | ±15um | mm | ||
| 稱重模塊 | 分辨率 | 0.1 | mg | |
| 最大稱重 | 220 | g | ||
| 軟件 | 基于Windows操作平臺自主開發軟件 | \ | ||
| 軌道模塊 | 軌道數量 | 單軌 | \ | |
| 軌道高度 | 910±20 | mm | ||
| 軌道最大寬度 | 410 | \ | ||
| 軌道最小寬度 | 55 | \ | ||
| 軌道傳輸方向 | 左→右；右→左； | \ | ||
| 左→左；右→右； | \ | |||
| 軌道承重 | ≤1.5 | kg | ||
| 外圍輸入 | 電源 | 電壓 | 220 | VAC |
| 頻率 | 50 | HZ | ||
| 功率 | 1.7 | KW | ||
| 氣源 | 0.6 | Mpa | ||
| 擴展通訊 | 閥體通訊 (支持閥體） | 支持壓電噴射閥、氣動噴射閥、螺桿閥等不同閥體 | \ | |
| 上下游通訊協議 | SMEMA | \ | ||
| 設備報警 | 安全門 | 安全門鎖 | \ | |
| 膠量，稱重報警 | 點膠軟件監控 | \ | ||
| 低液位傳感器 | 硬件+軟件監控 （選配） | \ | ||
| 清潔維護模塊 | 真空清潔 | 非接觸式清潔噴嘴 | \ | |
| 旋轉擦拭 | 接觸式擦拭噴嘴 （選配） | \ | ||
| 舍點臺 | 點膠前舍點 | \ | ||
